Плавленное кварцевое стекло, серия ZCQ-K

Плавленное кварцевое стекло имеет такие характеристики, как отличное пропускание ультрафиолетовых лучей, оптическая однородность и отсутствие пузырьков. Размеры кварцевого стекла могут быть выполнены на заказ.

Плавленное кварцевое стекло серии JC-Z подходит для изготовления окон и различных отражающих материалов. Пожалуйста, свяжитесь с нами для подробной консультации!

Тип Пузыри и включения Оптическая однородность Содержание гидроксила Остаточная деформация Приложения
Пузырьковая степень
на каждые 100 см3
DIN ISO 10110 Полоски Значение PV ppm
( мкг /г)		 нм/см
ZCQ-K32 1/6x0,3 Отсутствие полосок функциональном направлении < 1x10-5 ~200 < 10 Термостойкое окно
ZCQ-K33 1/6x0,1 Без полос в функциональном
направлении		 < 8x10-6 ~200 < 10 Лазерная отражающая оптика, термостойкое смотровое окно
Тип Пузыри и включения Оптическая однородность Содержание гидроксила Остаточная деформация Применение
Пузырьковая степень дается
на каждые 100 см3
DIN ISO 10110 Полоски Значение PV нм/см нм/см
ZCQ-K32 1/6x0,3 Отсутствие полосок функциональном направлении < 1x10-5 ~200 < 10 Термостойкое смотровое окно
ZCQ-K33 1/6x0,1 Без полос в функциональном
направлении		 < 8x10-6 ~200 < 10 Лазерная отражающая оптика, термостойкое смотровое окно
Механические свойства
Механические данные ZCQ-K32~33
Плотность (г/см3) 2.203
Модуль упругости (МПа) 7,25x104
Коэффициент Пуассона 0,17
Прочность на сжатие (МПа) 1150
Прочность на растяжение (МПа) 50
Прочность на изгиб (МПа) 67
Твердость по шкале Мооса 5,5~6,5
Микротвердость 8000~9000
Дисперсия показателя преломления
Постоянная Аббе ZCQ-K
Vd=(nd – 1)(nF – nC) 67.5±0.6
Константы дисперсии (Зельмейер)
B1 4,76523070x10-1
B2 6,27786368x10-1
B3 8,72274404x10-1
C1 1,18369052x10-2
C2 2,84888095x10-3
C3 9,56856012x10-1
Электрические свойства
Диэлектрическая проницаемость (ε) 0-106 Гц 3x1010 Гц
3,7 3,81
Диэлектрическая прочность в кВ/см 20°С 500°С
250-400 40-50
Угол диэлектрических потерь ( tg δ) 1 кГц 1 МГц-109 Гц 3x1010 Гц
< 5x10-4 < 1x10-4 < 4x10-4
Удельное сопротивление в Ом·см 20°С 100°С 400°С
1x1018 1x1016 1x1010
Удельное сопротивление в Ом·см 800°С 1000°С 1200°С
6,3x106 1x106 1,3x105

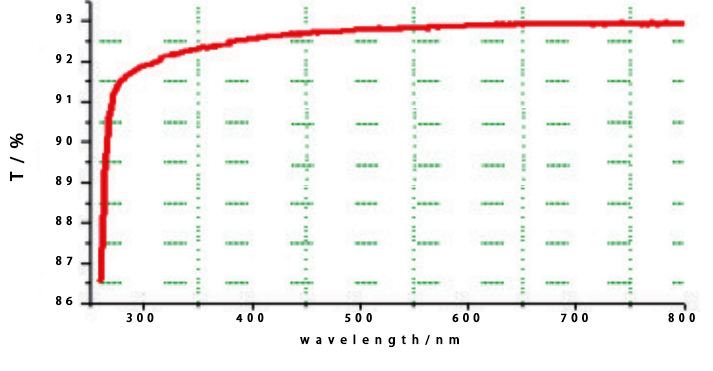

Кривая пропуская (серия ZCQ-K33, Толщина: 10мм)

Плавленное кварцевое стекло, серия ZCQ-K
Химический состав
Элемент Al Fe Ca Mg Ti Ni Mn Cu Li Na K Co Общ.
ppm ~20.00 ~0.20 ~1.50 ~0.20 ~1.30 ~0.01 ~0.05 ~0.02 ~1.30 ~2.00 ~0.40 ~0.03 ~28.00
Термические свойства
Тепловые характеристики Точка размягчения Точка отжига Точка деформации Максимальная последовательная рабочая температура Максимальная рабочая температура
ZCQ-К 1680°С 1150°С 1090°С 1000°С 1200°С
