ZCQ использует в своем производстве только экологически чистые, безопасные, долговечные и надежные материалы с заботой об экологии и своих клиентах.
  1. Главная
  2. Производство
  3. Материалы
  4. Плавленный кварц / Кварцевое стекло
Плавленный кварц / Кварцевое стекло
Плавленный кварц / Кварцевое стекло
Сферы применения:
  • Обработанный специальным образом кремнезем является ключевым компонентом в производстве оптоволоконных изделий и играет важную роль в телекоммуникациях.
  • Благодаря высокой температуре плавления кварц используется для производства галогенных ламп, обеспечивая долгий срок службы и яркость освещения.
  • Благодаря сочетанию крепости и термоустойчивости кварц является идеальным материалом для производства масок для фотолитографии
  • Благодаря термической стабильности кварц широко используется в печах для изготовления полупроводников.
  • Свойства плавленого кварца делают его подходящим материалом для использования в качестве зеркал в телескопах. Его предсказуемое поведение позволяет добиться быстрого результата при меньшем количестве тестирований.
  • Плавленый кремнезем можно использовать для изготовления многих огнеупорных форм (тигли, лотки, кожухи и ролики) для высокотемпературных термических процессов, таких как выплавка стали, литье по выплавляемым моделям и производство стекла. Изделия из кварца обладают стойкостью к термическому удару и химически инертны к большинству элементов и соединений, включая все кислоты. Трубки из плавленого кремнезема часто используются для обшивки электрических элементов в обогревателях для помещений, промышленных печах.
Физические свойства

Кварц обладает чрезвычайно низким коэффициентом теплового расширения, около 0,55 ppm / ℃ (20-320 ℃), и может претерпевать большие и резкие изменения температуры без образования трещин. Синтетический плавленый кремнезем УФ-класса (торговые названия "HPFS", "Spectrosil" и "Suprasil") остается прозрачным в ультрафиолетовом диапазоне благодаря очень низкому содержанию металлических примесей. Оптический элемент толщиной 1 см будет иметь коэффициент пропускания около 50% при длине волны 170 нм, который падает всего до нескольких процентов при 160 нм.

Плавленый кварц ИК-класса (торговые названия "Infrasil", "Vitreosil IR"), сплавляется электрически, поэтому содержит больше металлических примесей (длина волны пропускания УФ-излучения ограничивается примерно 250 нм) и содержит меньшее количество воды, что обеспечивает превосходное пропускание инфракрасного излучения с длиной волны до 3,6 мкм. Физические свойства всех типов прозрачного плавленого кварца и плавленого кремнезема практически идентичны.

Процесс производства плавленого кварца и плавленого кремнезема определяет содержание воды и пропускание инфракрасного излучения. Благодаря сочетанию углеводородов и кислорода, используемых в качестве топлива для печи, в материале образуется гидроксил [ОН], поэтому материал, плавящийся в пламени, всегда имеет более высокое содержание воды. Кварц ИК-класса обычно имеет содержание [OH] менее 10 частиц на миллион.

Оптические свойства

Благодаря своей чистоте и прозрачности кварц обладает лучшими оптическими характеристиками чем другие вид стекла, что делает его идеальным материалом для производства полупроводников и лабораторного оборудования. Кварц также широко используется в качестве материала для изготовления линз и оптики для ультрафиолетового спектра.

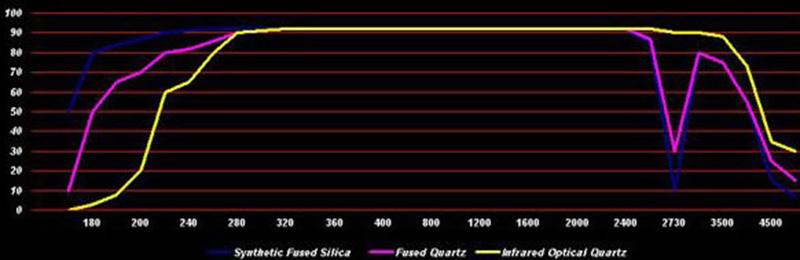

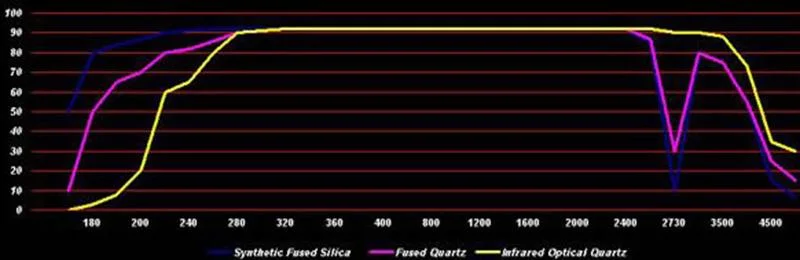

Длина волны Пропускание %
нм Синтетический плавленый кремнезем Плавленый кварц Инфракрасный оптический кварц
170 50 10
180 80 50 3
190 84 65 8
200 87 70 20
220 90 80 60
240 91 82 65
260 92 86 80
280 92 90 90
300 92 91 91
320 92 92 92
340 92 92 92
360 92 92 92
380 92 92 92
400-2000 92 92 92
2500 85 87 92
2730 10 30 90
3000 80 80 90
3500 75 75 88
4000 55 55 73
4500 15 25 35
5000 7 15 30
Термические свойства

Кварцевое стекло имеет очень низкий коэффициент теплового расширения (в среднем 5,0 × 10-7 / ℃), что во много раз ниже, чем у других распространенных материалов. Блок боросиликатного стекла объемом 1м3 помещенный в печь и нагретый до 500 ℃, увеличится в объёме более чем на 5 литров, в то время как объем кварцевого блока, помещенного в такие же условия, увеличился бы менее чем на один литр.

Кварцевое стекло выдерживает резкие перепады температуры без образования трещин. Изделия из кварцевого стекла можно быстро закалить, поместив нагретое до 1000° в холодную воду. Плавленый кремнезем и плавленый кварц могут быть соединены вместе без увеличения риска термической поломки из-за их почти идентичного КТР.

Однако, стоит учитывать, что термическая устойчивость материала зависит также от состояния поверхности изделия и формы.

Характеристики Плавленный в печи кварц Плавленый кремнезем Плавленый электрически кварц
Температурные данный
Температура размягчения (℃) 1660 1600 1710
Температура обжига (℃) 1160 1100 1220
Температура деформации (℃) 1070 1000 1125
Макс. продолжительная рабочая температура (℃) 1110 950 1160
Макс. кратковременная рабочая температура (℃) 1250 1200 1300
Средняя удельная теплоемкость Дж/ (кг·град)
0 ... 100 ℃ 772 772 772
0 ... 500 ℃ 964 964 964
0 ... 900 ℃ 1052 1052 1052
Теплопроводность (Вт/м2*К)
20 ℃ 1.38 1.38 1.38
100 ℃ 1.47 1.46 1.47
200 ℃ 1.55 1.55 1.55
300 ℃ 1.67 1.67 1.67
400 ℃ 1.84 1.84 1.84
950 ℃ 2.68 2.68 2.68
Средний коэффициент расширения (K–1)
0 ... 100 ℃ 5.1 × 10 –7 5.1 × 10 –7 5.1 × 10 –7
0 ... 200 ℃ 5.8 × 10 –7 5.8 × 10 –7 5.8 × 10 –7
0 ... 300 ℃ 5.9 × 10 –7 5.9 × 10 –7 5.9 × 10 –7
0 ... 600 ℃ 5.4 × 10 –7 5.4 × 10 –7 5.4 × 10 –7
0 ... 900 ℃ 4.8 × 10 –7 4.8 × 10 –7 4.8 × 10 –7
– 50 ... 0 ℃ 2.7 × 10 –7 2.7 × 10 –7 2.7 × 10 –7
Механические свойства

Плавленый кварц очень крепок на сжатие, более чем 1.1 x 10 9 Па (160,000 фунтов на квадратный дюйм), а крепость на растяжение составляет 4.8 x 10 7 Пa (7,000 фунтов на дюйм), в то время как рекомендованная крепость изделий составляет всего 0.68 x 10 7 Па (1,000 фунтов на дюйм). Стоит учитывать, что на эти характеристики также влияет состояние поверхности изделия и его форма.

Характеристики Значение
Плотность 2.203г/см3
Прочность на сжатие >1100МПа
Прочность на изгиб 67Мпа
Предел прочности при растяжении 48.3Мпа
Коэффициент Пуассона 0.14-0.17
Модуль упругости 71700Мпа
Модуль сдвига 31000Мпа
Твердость по Моосу 5.3-6.5(по шкале Мооса)
Ткспература деформации 1280℃
Удельная теплоемкость (20-350℃) 670Дж/кг.℃
Теплопроводность (20℃) 1.4Вт/м.℃
Показатель преломления 1.4585
Коэффициент теплового расширения 5.5×10-7см/см.℃
Рабочая температура 1750-2050℃
Макс. продолжительная рабочая температура (℃) 1300℃
Макс. кратковременная рабочая температура (℃) 1100℃
Удельное сопротивление 7×107Ω.см
Диэлектрическая прочность 250-400кВ/см
Диэлектрическая проницаемость 3.7-3.9
Коэффициент диэлектрического поглощения < 4×104
Коэффициент диэлектрических потерь < 1×104
Химические свойства

Плавленый кварц, также называемый кремнеземом, является некристаллической формой диоксида кремния (SiO2). Для плавленого кварца важной характеристикой является высокая чистота, которая в основном определяется сырьем, методом изготовления и последующими процедурами обращения с материалом. Наиболее распространенными примесями в плавленом кварце являются металлы (такие как Al, Na и Fe), вода (присутствующая в виде ОН-групп) и хлор, которые влияют на вязкость, оптическое поглощение и электрические свойства кварцевого стекла. ZCQ следуют строгим мерам предосторожности на всех этапах производства, чтобы обеспечить высокую чистоту. Кроме того на производстве ZCQ изделия проходят различные стадии очистки для улучшения качества кварцевого песка.

Содержание хим. Элемента 10-4%
Al Fe Ca Mg Yi Cu Mn Ni pb Sn Cr B K Na Li OH
Плавленый кварц 16 0.92 1.5 0.4 1.0 0.01 0.05 < 0.3 < 0.3 < 0.3 < 0.3 0.2 1.49 1.67 < 0.3 400
Синтетический Чистый плавленый кремнезем 0.37 0.31 0.27 0.04 0.03 0.03 0.01 < 0.03 < 0.03 < 0.03 < 0.03 0.02 0.5 0.5 < 0.03 1200
Оптический кварц ИК класса 35 1.45 2.68 1.32 1.06 0.22 0.07 < 0.03 < 0.03 < 0.03 < 0.03 0.3 2.2 3 < 0.3 5
Оптический кварц УФ класса 3.9 0.4 3.5 1.2 0.45 0.1 0.02 0.06 0.04 0.02 0.03 0.1 0.5 1.5 0.05 1200
Электрические свойства

Плавленый кварц и плавленый кремнезем обладают выдающейся электрической прочностью, которая остается очень стабильной при изменении температуры. Удельное сопротивление кварца (от 10 до 17-й степени) ом/куб.см при 25 ℃ составляет порядка (от 10 до 17-й степени) Ом/куб.см при 1000 ℃.

Температура ℃ Сопротивление на см Температура ℃ Сопротивление на см
20 100 200 300 400 500 600 10×1018 1×1018 10×1015 0.2×1012 5×1090.3×109 60×106 700 800 900 1000 1100 1200 1300 10×106 4×106 2×106 1×106 0.7×1060.5×106 0.4×106
Расстеклование

Расстекловывание или расстеклование — это поликристализация стекла при остывании. Термодинамически предпочтительным состоянием кварцевого стекла является кристаллическое, но высокая вязкость препятствует структурной перестройке, необходимой для его достижения, иными словами, относительно высокой скорости охлаждения, которой обладает кварцевое стекло. Это ограничение может быть устранено, например, при наличии примесей типа щелочей, таких как натрий или калий, которые снижают вязкость.

Процесс расстекловывания также может быть обусловлен работой с материалом в атмосфере с высоким содержанием водяного пара или хлора. Рост девитрифицированного слоя обычно начинается на поверхности и распространяется в материал со скоростью, которая экспоненциально зависит от температуры. Образовавшийся кристаллический материал представляет собой высокотемпературную форму кремнезема - кристобалит. Кристобалит, имеющий почти ту же плотность, что и стекловидный кремнезем, не заметен на поверхности. Однако при охлаждении до температуры около 275 ℃ кристобалит переходит из кубической структуры в тетрагональную, что сопровождается значительным снижением плотности, приводящему к растрескиванию и сколам. Девитрифицированные пятна становятся белыми из-за изменений в свойствах преломления света.

Плавленый кварц

Плавленый кварц, в основном прозрачный, получают путем плавления природных кристаллов кварца высокой чистоты при температуре около 2000 ℃. Для этого можно использовать печь с электроподогревом или газовую печь. Встречающуюся в природе форму плавленого кварца обычно называют метакварцитом, а его кристаллы соединены в конгломераты у основания.

Синтетический плавленый кварц

Синтетический кварц чаще всего получают гидротермальным способом, контролируемый процесс выращивания обеспечивает высокую чистоту, что гарантирует улучшенные оптические характеристики и пропускную способность излучений. Ранее производство искусственного кремнезема давало неэкологичные побочные продукты такие как соляная кислота, однако сейчас современные технологии позволяют сделать процесс более экологичным, также добиться более высокой чистоты производимого материала.

Основные характеристики чистого плавленого кварца

Очень низкий коэффициент теплового расширения
Устойчивость к высоким температурам
Высокая химическая чистота
Хорошая коррозионная стойкость
Широкое оптическое пропускание излучения от ультрафиолетового до инфракрасного
Выдающиеся электроизоляционные качества
